جک سقفی

در سال‌های فعالیت در حوزه تأمین و اجرای پروژه‌های ساختمانی، یکی از تجهیزات پرکاربرد و کلیدی که همواره مورد توجه مجریان، مهندسان ناظر و پیمانکاران قرار گرفته، اسکافلد و جک سقفی بوده است. تجربه نشان داده در بسیاری از پروژه‌ها، کیفیت و استحکام جک‌های سقفی نقش مستقیمی در ایمنی سازه موقت و تسریع روند اجرای سقف‌های بتنی دارد.

در فیدار فلز، با درک دقیق نیازهای اجرایی کارگاه‌ها و شناخت چالش‌هایی که در مراحل قالب‌بندی و بتن‌ریزی با آن مواجه هستیم، تلاش کرده‌ایم مجموعه‌ای متنوع از جک‌های سقفی را بر اساس کاربرد، ظرفیت باربری و نوع طراحی، طبقه‌بندی و ارائه کنیم.

آشنایی با جک سقفی

جک سقفی یکی از پرکاربردترین تجهیزات پشتیبان در عملیات قالب‌بندی و اجرای سقف‌های بتنی است. این ابزار ساده اما مهم، وظیفه نگهداری از قالب‌های سقف و انتقال وزن بتن تازه‌ را تا زمان گیرش کامل بر عهده دارد. در طول سال‌ها حضور در کارگاه‌های مختلف، بارها مشاهده کرده‌ایم که انتخاب درست نوع جک و استفاده صحیح از آن، نه تنها از بروز آسیب‌های ساختاری جلوگیری می‌کند، بلکه باعث صرفه‌جویی در زمان و هزینه پروژه نیز می‌شود.

جک‌های سقفی با قابلیت تنظیم ارتفاع، امکان استفاده در فضاهای مختلف با ارتفاع‌های متغیر را فراهم می‌کنند. از پروژه‌های مسکونی کوچک گرفته تا سازه‌های صنعتی با دهانه‌های وسیع، جک سقفی به عنوان تکیه‌گاه موقت اما قابل اعتماد، بخش جدایی‌ناپذیر از فرایند ساخت‌وساز به شمار می‌آید.

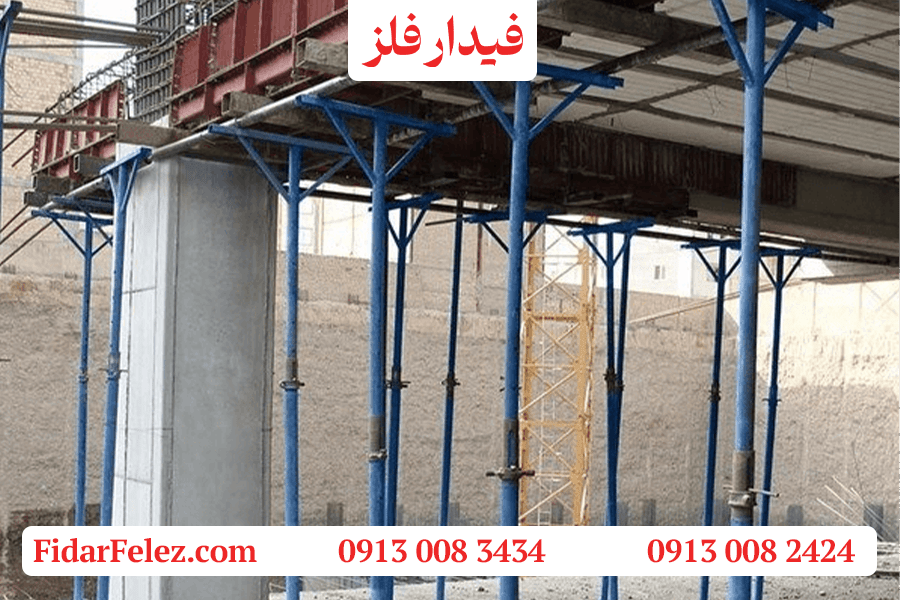

جک سقفی | فیدار فلز

انواع جک سقفی فلزی

در جریان اجرای پروژه‌های ساختمانی مختلف، همواره انتخاب نوع مناسب جک سقفی یکی از موارد کلیدی در مرحله قالب‌بندی سقف به شمار آمده است. تجربه ثابت کرده استفاده از جک مناسب، تاثیر مستقیمی در افزایش ایمنی، سرعت اجرا و جلوگیری از هدررفت منابع دارد. با توجه به نیازهای متنوع کارگاه‌ها، جک‌های سقفی در انواع مختلفی طراحی و تولید می‌شوند که در ادامه به پرکاربردترین آن‌ها اشاره می‌کنیم:

• جک سقفی صلیبی ( Tشکل)

جک صلیبی یکی از متداول‌ترین مدل‌ها در پروژه‌های ساختمانی است. این جک به دلیل طراحی سر صلیبی شکل، امکان مهار تیرچه‌ها و قالب‌های افقی را به‌خوبی فراهم می‌کند.

جک صلیبی در دو نوع سبک و سنگین عرضه می‌شود. مدل سنگین دارای ضخامت بالاتر لوله است و برای پروژه‌هایی با وزن بالاتر گزینه بهتری محسوب می‌شود.

• جک سقفی U شکل (عراقی)

در برخی پروژه‌های صنعتی یا اجرای سقف‌های خاص، استفاده از جک‌هایی با سر U شکل کاربرد بیشتری دارد. در بازار، این مدل با عنوان «جک عراقی» شناخته می‌شود.

این جک‌ها به‌خوبی تیرچه‌ها و المان‌های خطی را دربر می‌گیرند و پایداری بیشتری در قالب‌بندی ایجاد می‌کنند. با توجه به طراحی سر U شکل، اغلب در محل‌هایی به کار می‌روند که نیاز به مهار دقیق المان‌های سقفی وجود دارد.

• جک ساده (بدون سرجک)

برای پروژه‌هایی که شرایط ساده‌تری دارند یا قالب‌بندی سبک‌تری در حال انجام است، جک‌های ساده یا بدون سرجک نیز کاربرد دارند. این نوع جک معمولا در پروژه‌های موقتی یا سازه‌هایی با بار مرده کم مورد استفاده قرار می‌گیرد. مزیت اصلی این مدل، سهولت در حمل‌ونقل و نصب آن در کارگاه است.

نکاتی در خصوص نحوه خرید جک متناسب با پروژه

در انتخاب جک سقفی، توجه به چند عامل کلیدی می‌تواند نقش تعیین‌کننده‌ای در ایمنی سازه موقت، کیفیت نهایی سقف و حتی هزینه‌های تمام‌شده پروژه داشته باشد. در ادامه، بر اساس تجربیات میدانی و بازخوردهای کارفرمایان و ناظران پروژه‌ها، به مهم‌ترین نکات انتخاب جک سقفی اشاره می‌کنیم:

• ارتفاع سقف

نخستین نکته، تعیین ارتفاع دقیق سقف مورد نظر است. اغلب جک‌های سقفی در بازه‌ای بین ۳ تا ۵ متر تولید می‌شوند، اما انتخاب اشتباه ارتفاع ممکن است باعث ناپایداری یا حتی فشار بیش از حد به بدنه جک شود. در پروژه‌هایی با سقف بلندتر، معمولا استفاده از جک‌های سفارشی یا ترکیب آن‌ها با داربست توصیه می‌شود.

• وزن وارد بر جک

اگر سقف مورد نظر دارای بار مرده یا زنده بالایی باشد (به‌ویژه در سازه‌های صنعتی یا سقف‌های دوپوش)، بهتر است از جک‌های سنگین‌ با ضخامت لوله بیشتر استفاده شود. در پروژه‌هایی با قالب‌بندی سبک‌تر، جک‌های معمولی یا سبک کفایت می‌کنند.

• نوع قالب‌بندی

مدل انتخابی جک باید با نوع قالب‌بندی سازگار باشد. برای قالب‌های مدولار یا مکان‌هایی که تیرچه‌های خاص استفاده شده، اغلب جک‌های صلیبی مناسب‌ترند. در مقابل، برای نگهداری مستقیم از تیرهای سقفی، جک U شکل کاربردی‌تر خواهد بود.

• شرایط محیطی و محل نصب

در کارگاه‌هایی با زمین ناهموار، رطوبت بالا یا دسترسی محدود، انتخاب جکی با مقاومت مکانیکی مناسب و قابلیت نصب آسان اهمیت بیشتری دارد. همچنین در این شرایط، استفاده از جک‌هایی با کفشک‌های مقاوم و قفل‌های ایمن توصیه می‌شود.

• سهولت حمل و جابه‌جایی

در پروژه‌های با سرعت اجرای بالا یا تکرارپذیری زیاد، جک‌های سبک با قابلیت تنظیم سریع معمولا گزینه مطلوب‌تری هستند. به‌ویژه در پروژه‌هایی که به‌طور مستمر نیاز به باز و بسته شدن جک‌ها وجود دارد، وزن پایین و طراحی ساده می‌تواند بازده کار را بالا ببرد.

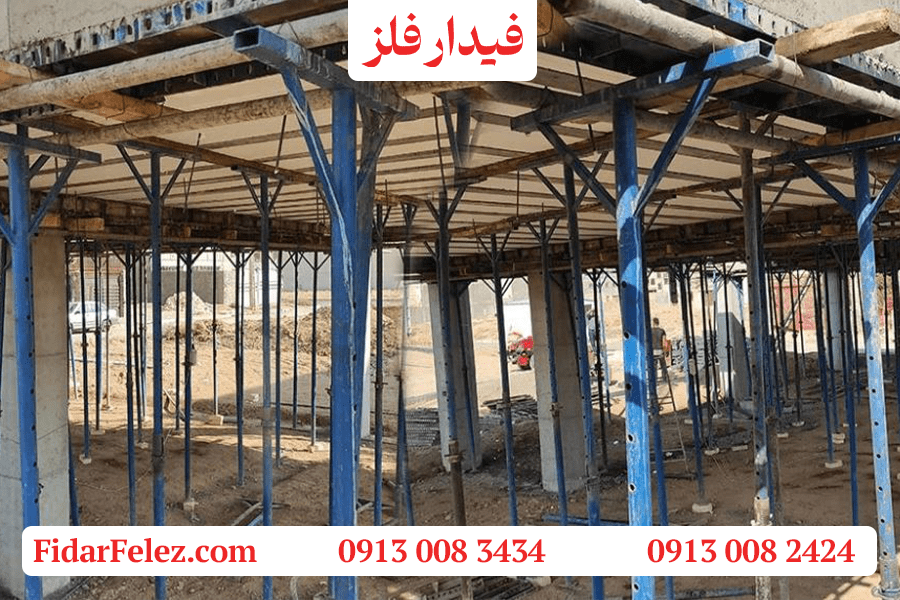

جک ساختمانی فلزی | فیدار فلز

نحوه محاسبه تعداد جک ساختمانی و اجرای آن

محاسبه تعداد جک‌های سقفی مورد نیاز، یکی از مراحل کلیدی در برنامه‌ریزی قالب‌بندی و اجرای سقف‌های بتنی است. اگر این مرحله به‌درستی انجام نشود، ممکن است باعث نشست سقف، شکست قالب یا حتی خطرات جانی شود. در این بخش، مراحل محاسبه و نکات اجرایی را به‌طور خلاصه مرور می‌کنیم:

• تعیین سطح سقف مورد نظر

در ابتدا باید مساحت دقیق سقف بتنی مشخص شود. این عدد معمولا بر حسب متر مربع (m²) بیان می‌شود. به عنوان مثال، اگر سقفی به ابعاد ۱۰×۱۵ متر باشد، سطح آن ۱۵۰ متر مربع خواهد بود.

• انتخاب نوع قالب و فاصله بین جک‌ها

بر اساس نوع قالب‌بندی (مثلاً چوبی، فلزی یا مدولار) و وزن سقف، فاصله استاندارد بین جک‌ها تعیین می‌شود. این فاصله معمولا بین ۸۰ سانتی‌متر تا ۱۲۰ سانتی‌متر متغیر است.

به‌عنوان یک قاعده تجربی، برای سقف‌های بتنی معمولی، هر ۱ متر مربع از سقف حدود 1.1 تا 1.3 جک نیاز دارد.

• فرمول تقریبی محاسبه

برای پروژه‌های معمولی، از فرمول زیر استفاده می‌شود:

تعداد جک سقفی ≈ مساحت سقف (متر مربع) × 1.2

مثال:

برای سقفی به مساحت ۱۵۰ متر مربع:

۱۵۰ × ۱.۲ = ۱۸۰ عدد جک سقفی

البته این عدد ممکن است بسته به نوع سقف، ضخامت بتن و طراحی قالب تغییر کند. برای سازه‌های خاص یا سقف‌های سنگین، مشورت با مهندس ناظر، ضروری است.

• نکات اجرایی مهم

• تراز بودن زمین :قبل از نصب جک‌ها، زیرسازی و تراز کردن محل استقرار بسیار مهم است تا از نشست احتمالی جلوگیری شود.
• استفاده از زیرپایی مناسب :به‌ویژه در زمین‌های خاکی یا ناپایدار، بهتر است از صفحات زیر جک (کفشک فلزی یا تخته زیر پایه) استفاده شود.
• کنترل شاقولی جک‌ها :تمامی جک‌ها باید عمود بر زمین و بدون انحراف نصب شوند.
• تنظیم دقیق ارتفاع :با استفاده از رزوه تنظیم جک، ارتفاع مورد نظر قالب تنظیم و قفل‌گِردان محکم می‌شود.
• تقسیم یکنواخت بار :فاصله بین جک‌ها باید به‌صورت یکنواخت و مطابق نقشه قالب‌بندی رعایت شود تا بار به‌طور مساوی توزیع گردد.

جمع‌بندی

جک سقفی، اگرچه به‌عنوان تجهیزات موقت در فرایند ساخت‌وساز به کار می‌رود، اما نقش آن در تضمین ایمنی و کیفیت نهایی سقف انکارناپذیر است. انتخاب صحیح نوع جک بر اساس ویژگی‌های پروژه، شناخت تفاوت میان مدل‌های صلیبی،U  شکل و ساده و محاسبه دقیق تعداد جک‌ها، همگی عواملی هستند که در بهینه‌سازی اجرا و کاهش هزینه‌ها نقش دارند. تجربیات میدانی در کارگاه‌های مختلف به‌خوبی نشان داده‌اند که استفاده از جک استاندارد و اجرای اصولی آن، مانع بسیاری از مشکلات فنی در آینده خواهد شد.

در نهایت، توجه به جزئیات اجرایی مانند تراز بودن زمین، فاصله‌گذاری مناسب و کیفیت ساخت جک‌ها، تفاوت بین اجرای حرفه‌ای و سطحی را رقم می‌زند.
